3 6 kuralı tel halat nedir?

GT-1350 Hidrolik Halat Sıkma Makinesi (Sepet Çerçevesi), 300 mm'ye kadar tel halat çapları için tasarlanmış yüksek kapasiteli bir dövme çözümüdür. Çoklu presleme işlemlerinde 66 mm Maksimum çalışma basıncını sürdürebilecek kapasitede 56MPa ve 11 kW'lık çift kademeli hidrolik güç ünitesi tarafından tahrik edilmektedir. Sepet çerçevesi yapısal gücünü, CE sertifikasını ve GT-500T kalıp setleriyle uyumluluğu birleştiren bir makineye ihtiyacınız varsa, bu ünite her açıdan size hizmet eder.

Anlamak Tel halatta 3-6 kuralı doğru sıkma ekipmanının seçilmesi için temel bağlamdır. 3-6 kuralı, tel halatın kullanımdan kaldırılması gerektiğini belirtir. Bir telde 3 veya daha fazla kırık tel bulunur bir halat döşeme uzunluğu dahilinde veya 6 veya daha fazla kırık tel birden fazla tel boyunca dağıtılmış bir döşeme uzunluğu içinde. Yaygın olarak başvurulan bu standart (ASME B30.2 ve benzeri kodlar tarafından benimsenmiştir), hassas, güvenilir sıkma işleminin neden önemli olduğunun altını çizmektedir: kötü biçimlendirilmiş bir sonlandırma, kablonun yorulmasını hızlandırabilir ve erken arızaya neden olabilir. GT-1350, tel halat bütünlüğünü uzun vadede koruyan sonlandırmaları garanti edecek şekilde üretilmiştir.

Aşağıda, bu makale makinenin teknik özelliklerini, sıkma kalıbı boyut tablosunu, kalıp seti seçimini, operasyonel en iyi uygulamaları, sektör performans verilerini ve sık sorulan soruları kapsamaktadır. Sunulan tüm veriler üretici belgelerinden ve yaygın olarak kabul edilen endüstri standartlarından alınmıştır.

Bir Bakışta GT-1350 Teknik Özellikleri

GT-1350 Hidrolik Halat Sıkma Makinesi (Sepet Çerçevesi), Jiangsu Xingtai Hidrolik Manufacturing Co., Ltd. tarafından üretilmektedir. tek bloklu makine gövdesi Yüksek gerilimli bölgelerdeki kaynak dikişlerini ve cıvatalı bağlantıları ortadan kaldıran, daha uzun servis ömrüne ve daha kısa bakım aralıklarına doğrudan katkıda bulunan bir tasarım seçeneği. Dövme kalıpları yüksek mukavemetli alaşımlı çelikten dövülmüştür ve kalıp değişikliklerini hızlı ve tekrarlanabilir hale getiren otomatik konumlandırmalı yuvarlak kalıp tasarımına sahiptir.

çift basınçlı pompa yağı besleme sistemi pistonun yaklaşma aşaması sırasında hızlı bir şekilde alçalmasını ve ardından gerçek dövme aşaması için otomatik olarak yüksek basınçlı yavaş stroka geçmesini sağlar. Bu iki aşamalı davranış, tek aşamalı sistemlere kıyasla çevrim süresini önemli ölçüde kısaltırken hem kalıp setini hem de iş parçasını korur. Piston ayrıca hareket sırasında herhangi bir konumda durdurulabilir; bu, hareket halindeyken göz veya halka boyutlarını ayarlarken çok önemlidir.

GT-1350 Anahtar Bileşen Etiketli 3D İzometrik Diyagram

SVG diagram below illustrates the principal structural zones of the GT-1350 basket frame machine. Each labeled element corresponds to a functional component described in the specification sheet and manual guidance.

diagram highlights the sepet çerçeve mimarisi Geleneksel C-çerçeve veya H-çerçeve tasarımlarına kıyasla üstün yanal sağlamlık sağlar. Entegre üst ve alt kalıp blokları doğrudan hassas işlenmiş ceplere oturarak binlerce döngüde tekrarlanabilir kalıp hizalaması sağlar. Ayrı kontrol paneli, basınç göstergesi, gösterge ışıkları ve ana hidrolik valf anahtarları da dahil olmak üzere tüm operatör arayüzlerini barındırır ve yüksek voltajlı bileşenleri çalışma alanından uzak tutar.

GT-1350 için Sıkma Kalıp Boyut Tablosu

Doğruyu seçmek sıkma kalıp seti yük değerlerini ve yüzey kalitesi gereksinimlerini karşılayan bir sonlandırma elde etmede en kritik faktördür. GT-1350, hem kendi kalıp cebi boyutlarıyla hem de tasarım gereği GT-500T baskı makinesinin daha küçük kalıplarıyla uyumlu kalıpları kabul eder. Bu çapraz uyumluluk, birden fazla makine çalıştıran atölyeler için toplam takım yatırımını azaltır. Aşağıdaki kıvırma kalıbı boyutu tablosu temsili bir referanstır; Üretimden önce mutlaka manşon üreticisinin kalıp spesifikasyon sayfasına göre doğrulama yapın.

gerekli pres sayısı manşon çapıyla birlikte artar çünkü her pres, düzgün radyal sıkıştırma elde etmek için manşonu sabit bir açısal artışla döndürür. Baskı adımlarını atlamak veya yetersiz baskı sayısında durmak, tutarsız sonlandırmaların temel nedenidir. GT-1350 manuel kılavuzu, operatörlere, askıyı servis için bırakmadan önce boyut uygunluğunu doğrulamak için kalibre edilmiş bir mikrometre kullanarak her tam presleme döngüsünden sonra bitmiş manşon dış çapını ölçmelerini tavsiye eder.

bar chart above illustrates the relationship between wire rope diameter and the corresponding sleeve outer diameter range handled by the GT-1350 using multi-press technique. Larger ropes require proportionally heavier sleeves and more press increments, but the machine's 56 MPa ceiling ensures sufficient force is available at the top end of the capacity range. This makes the GT-1350 one of the highest-capacity basket-frame hydraulic wire rope swage machines in its motor class, comparing favorably with international benchmarks for 11 kW presses.

Hidrolik Tel Halat Sıkma Makinesi: Çift Basınçlı Sistem Nasıl Çalışır?

GT-1350's hydraulic circuit relies on a iki kademeli pompa düzeni Bu, tel halat pres makineleri sektöründe bir mihenk taşı haline geldi. Yaklaşma stroku sırasında pompa düşük basınçta yüksek akış sağlar, böylece piston zaman kaybetmeden hızla iş parçasına iner. Temas tespit edildikten sonra (hidrolik karşı basınç artışı yoluyla), devre otomatik olarak yüksek basınç, düşük akış moduna geçerek kontrolü gerçekleştirir. Bu geçiş kusursuzdur ve operatörün müdahalesini gerektirmez.

sealing system uses high-grade hydraulic seals rated for sustained operation at pressures beyond the machine's working limit. This provides a meaningful safety margin and ensures that hydraulic fluid does not contaminate the work area or the wire rope surface, which could compromise both safety and corrosion resistance of the finished termination. The system also features an integrated pressure relief valve pre-set at the factory, protecting both the operator and the tooling from overpressure events.

pressure curve above illustrates the characteristic two-stage profile of the GT-1350 swage cycle. Pressure remains low during approach to allow rapid advance, then rises steeply once the die contacts the sleeve, peaking near the machine's 56 MPa maximum during full swage. The return phase releases pressure rapidly. This profile is consistent with industry best practice for hydraulic steel wire rope press machines operating in mine, wharf, and crane applications.

Endüstri Uygulamaları ve Performans Karşılaştırmaları

GT-1350 hydraulic wire rope crimping machine is designed for continuous-duty operation across a wide range of sectors. Wire rope swaging is a fundamental process in industries where lifting and tension capacities are safety-critical, and the machine's CE certification ensures it satisfies European machinery directive requirements for operator protection and electromagnetic compatibility.

• Tel halat endüstrisi: Yüksek hacimlerde önceden takılmış sapanların, yüksük gözlü düzeneklerin ve çok bacaklı köprülerin üretimi.
• Madencilik ve metalurji: Doğrulanmış MBL (minimum kopma yükü) sonlandırmaları gerektiren yeraltı ve yerüstü madencilik operasyonlarında kaldırma halatları ve şaft kılavuz halatları.
• İskele ve liman operasyonları: Konteyner ve dökme yük terminallerindeki bağlama halatları, çekme askıları ve vinç ana kaldırma düzenekleri.
• Demiryolu ve elektrik: Sonlandırma boyutsal tutarlılığının sıkı toleranslarla belirlendiği katener gerilim sistemleri ve havai hat düzenekleri.
• Açık deniz ve inşaat: Köprü ve açık deniz platformu işlerinde halatlar, bağlama sistemleri ve yapısal gergi elemanları.

radar chart presents an internal capability analysis of the GT-1350 across six operational dimensions. Maksimum çalışma basıncı ve dayanıklılık Tek bloklu gövde yapısı ve alaşımlı çelik kalıp bileşenleri sayesinde sınıfın en üstünde puan alır. CE sertifikası, GT-500T kalıplarla çapraz uyumluluk ve makinenin dahili basınç tahliyesi sayesinde kalıp uyumluluğu ve güvenlik derecelendirmeleri de yüksektir. Döngü hızı maksimum değerin biraz altındadır çünkü piston geri dönüş hızı (10 mm/sn), operatör güvenliği ve kalıp ömrü açısından kasıtlı bir tasarım ödünleşmesi olan güvenli dekompresyon gereksinimlerine tabidir.

Sıkma Pafta Seti Seçimi ve Bakımı

A sıkma kalıp seti GT-1350 için, nominal tel halat çapına ve manşon tipine (oval manşon, yuvarlak manşon veya kama soketi) uygun olmalıdır. Oval kalıp setleri, bitmiş manşon üzerinde altıgen veya oval bir kesit oluşturur ve görsel bir inceleme referansı sağladıkları için çoğu askı uygulamasında tercih edilir. Yuvarlak kalıp setleri, dişli soket hazırlığı veya hassas sabitleme halkası düzenekleri gibi tüm radyal düzlemlerde boyutsal bütünlüğün gerekli olduğu yerlerde kullanılır.

Kalıp Seti Bakım Protokolü

1. Her 200 dövme döngüsünden sonra, 10x büyüteci veya kalıp penetrant muayenesi kullanarak kalıp yüzeylerini çatlak, talaş veya parçalanma açısından inceleyin.
2. Sürtünmeyi azaltmak ve kalıp yarılarının soğuk kaynaklanmasını önlemek için her vardiyadan önce kalıp birleşme yüzeylerine ince bir tabaka tutukluk önleyici veya dövme yağlayıcı uygulayın.
3. Her üretim çalışmasının başında ayarlanmış kalibre edilmiş bir ölçüm bloğu kullanarak kalıp kapanış boyutunu kontrol edin; Tolerans aralığının dışındaki boyutlar kalıp aşınmasını gösterir ve setin değiştirilmesi gerekir.
4. Kullanılmadığı zaman kalıpları yastıklı kutularda saklayın; Boşluk yüzeyindeki darbe hasarı doğrudan manşon yüzeyi kusurlarına dönüştüğünden kalıpları asla korumasız istiflemeyin.
5. Her kalıp setinin döngü sayısını bir bakım günlüğüne kaydedin; Xingtai Hidrolik, kapanma boyutu nominal değerden 0,3 mm'den fazla saptığında kalıpların değiştirilmesini önerir.

GT-1350's automatic positioning feature means the die set self-centers around the sleeve before pressure is applied, reducing operator error during loading. This is a significant advantage over manual-alignment machines and directly reduces the rate of off-center swages, which are the leading cause of reduced termination efficiency in hydraulic swage operations (as noted in industry practice guides published by the Wire Rope Technical Board).

bar chart above is a schematic representation of how die dimensional deviation accumulates with cycle count for a typical alloy-steel die set used on large-diameter ropes. Deviation remains negligible for the first 400 cycles, begins to accelerate between 600 and 800 cycles as work-hardening and surface abrasion increase, and typically crosses the 0.3mm replacement threshold at or before 1000 cycles depending on sleeve material hardness. Operators tracking this data can plan die replacement proactively, avoiding out-of-specification terminations reaching the field.

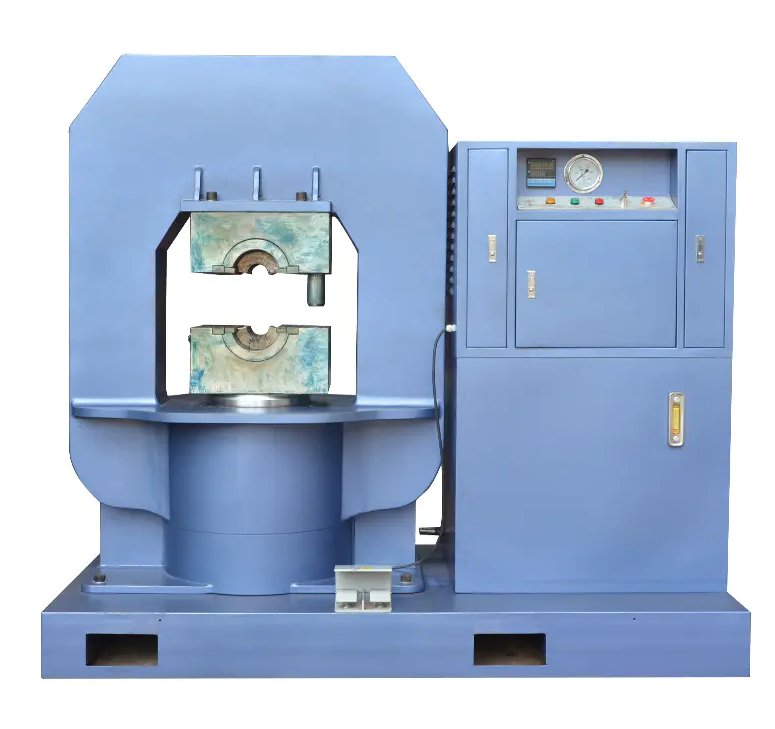

GT-1350 Ürün Görseli

GT-1350 Hydraulic Wire Rope Crimping Machine (Basket Frame) as manufactured by Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd. The distinctive sepet çerçeve gövdesi tek bir çelik bloktan frezelenmiş, merkezde görülebilmektedir. Sağdaki ayrı kontrol kabini, çift basınçlı hidrolik güç ünitesini, basınç göstergesini, gösterge panelini ve ana kontrol anahtarlarını barındırır. Makine CE sertifikalıdır ve İngiltere, Avustralya, Hollanda, Letonya, Malezya, Tayland, Hindistan, Rusya, Botsvana, Polonya ve diğer pazarlara ihraç edilmiştir.

Jiangsu Xingtai Hidrolik İmalat Co., Ltd. Hakkında

Jiangsu Xingtai Hidrolik İmalat Co., Ltd. 1992 ve Çin'in Jiangsu Eyaleti, Taizhou Şehrinde bulunmaktadır. Şirket, hidrolik tel halat presleme makineleri, tel halat tavlama ve konikleştirme makineleri, alüminyum manşonlar ve kaldırma kelepçeleri üretiminde uzmanlaşmıştır. Xingtai Hidrolik, gelişmiş üretim tesisleri, güçlü teknik yetenekler, yetkili test ekipmanları ve kapsamlı bir kalite yönetim sistemi ile donatılmıştır.

swaging components of Xingtai Hydraulic machines are forged from high-strength alloy steel. The machine body is manufactured from a single block of material, ensuring structural integrity and long service life. The hydraulic systems utilize a dual-pressure pump oil supply system, which enables fast upward and downward movement while ensuring a smooth pressing process. This design significantly improves pressing quality and production efficiency.

Xingtai Hidrolik makineleri İngiltere, Avustralya, Hollanda, Letonya, Malezya, Tayland, Hindistan, Rusya, Botsvana, Polonya ve diğerleri dahil olmak üzere çok sayıda ülkeye ihraç edildi. felsefesinin rehberliğinde "yüksek kalite, rekabetçi fiyat ve kalıcı bağlılık" Şirket, hem mevcut hem de yeni müşterilere aynı mükemmellik düzeyinde hizmet vermeye adanmış olarak müşterilerin ihtiyaçlarını karşılamaya ve en iyi hizmeti sunmaya çalışmaktadır.
